パモウナ壁面収納PJ実例【カウンター組合せ・L型レイアウト】

PJシリーズ選択の理由
- 奥行が浅いメリット
レイアウト計画の重要性
今回の実例内容（全体像）
壁面収納部分
カウンター部分
側面コード穴部分（各アイテム左右共通位置）
今回気付いたPJシリーズの注意点

PJシリーズ選択の理由

以前こちらの記事でPJシリーズの特徴をご紹介しました。
beorc.hatenablog.jp

このうち、他社の壁面収納と比べても、PJシリーズが特徴的なのが「奥行が浅い」という点です。
※パモウナPJシリーズの奥行は416mmです

他の壁面収納の奥行を調べてみると…
◎パモウナCAシリーズ（PJの前の商品）：奥行450mm
◎アヤノR（アリシア）シリーズ：奥行450mm
◎アヤノAB（バレッタ）シリーズ：奥行450mm
◎Panasonicキュビオス：465mm（TVボード組合せ時・背板あり+前面扉ありの場合）
◎ダイケンMiSEL：奥行450mm（TVボード組合せ時）
※キュビオスとMiSELは壁面固定タイプのため、より浅い奥行の設定はありますが、リビングにテレビボードとして設置する場合の奥行としています。

こうして比較してみても、PJシリーズの奥行が浅いということがお分かりいただけると思います。

奥行が浅いメリット

当然奥行が浅い分、内部の収納量は減る形にはなります。

ただ、壁面収納が横から見える間取りの場合、奥行が浅いほうが圧迫感を感じにくいという大きなメリットがあります。

こちらのお客様の間取りでは
◎玄関からリビングダイニングに入ってきたときに壁面収納の側面（厚み＝奥行）が見える
◎洋室の出入口建具の真横まで壁面収納がくる（より圧迫感を感じやすい）
という配置となったため、PJシリーズの「少しでも奥行が浅く圧迫感を感じにくい」という点が決め手となりました。

ちなみに巾木カットですが、
〇パモウナ・アヤノ：巾木カットあり
△ダイケンMiSEL：ベースユニットには巾木カットがあるが、エンドパネルを組み合わせる場合は現場施工が必要
✖Panasonicキュビオス：巾木カット対応なし
となっています。

Panasonicキュビオスは基本的に「新築時にあわせて計画・設置工事をする商品」という印象です。
後続のダイケンMiSELも壁に固定する工事は必要ですが、オンボード工法や巾木カット対応など、後からでも施工がしやすい工夫がされているため、リフォームでも扱いやすい商品と言えそうです。

その点、置き型のパモウナ・アヤノの壁面収納は、「巾木カットや壁面固定などの施工が必要ない」「商品がユニットごとに届くため組立ても比較的簡単」「固定型商品より価格が抑えられる」という点が大きな特長と言えます。

レイアウト計画の重要性

壁面収納を計画する場合にポイントとなるのが
◎壁面全体の幅・高さ
◎壁面のうちどの部分を収納とするか（壁面全体・L型・カウンターのみなど）
◎壁面収納に入れたいものの内容（サイズ・量など）
◎配線をどうするか（収納内にプリンターやFAXを置く場合）
◎上記項目を踏まえてどのアイテムを組み合わせるか
といった点になります。

プリンターや電話機（FAX）を収納したい場合、使いやすい高さはキャビネット内の固定棚（H1094mm）より上になります。

PJシリーズは下台には左右側板の共通位置に配線孔が開いており、そこを通して固定棚下までは配線ができる（可動棚奥には配線用の隙間がある）つくりになっていますが、固定棚には配線孔が開いておりません。（開けるのも不可）

必然的に固定棚より上に家電製品を収納する場合は、背板穴あけが必要になります。

ご新築時であれば、その位置(背板穴あけ可能範囲内)に壁コンセントを持ってくるように計画し、背板の穴部分の壁コンセントから直接電源を取ることが可能です。
そうでない場合は、今回と同じように円型のコード配線用の穴を開け、壁コンセントまでの配線計画を立てる必要があります。

壁面収納は設置後に配線が出来ない場合があるため、家電類の使いやすさ（高さや位置・動線など）を含め、慎重に計画を立てる必要があります。

今回の実例内容（全体像）

上記のポイントをもとにお打合せを重ね、今回は下の写真のようなL型レイアウトとなりました。

【パモウナPJシリーズ・壁面収納部分】
①上置ハイタイプ：PJ-VH60U
②上置ハイタイプ：PJ-VH120U
③キャビネット（フレキシブルタイプ）：PJC-602
④TVボード：PJC-1200
⑤サイドキャビネット：PJC-OCR7
⑥壁掛けTV金具：XW-2
⑦背板穴あけ：XQ-50

【パモウナPJシリーズ・カウンター部分】
①天板：PJY-2T
②下台（左・中）引出収納：PJY-43
③下台（右）引出＋扉収納：PJY-60
※本体色：パールホワイト
※天板色：パールホワイト（天板左奥に配線孔×1ヶ所）

【サイズ】
※壁面収納＋カウンター全体サイズ：W3400*D416*H2487mm（CH2500mm）
※上置：W1800*D416*H767mm（CH2500▲本体1720▲設置余裕寸法13mm）
※サイドキャビネット：W200*D416*H2487mm
※天板：W1400*D416*H24mm

壁面収納部分

TVボード：PJC-1200

TVボード上部収納は幅1200・1400mmと、幅1600・1800mmでつくりが異なります。
◎幅1200・1400mm：収納内部有効高さ311mm、開き扉（1200は扉3枚・1400は扉4枚）
◎幅1600・1800mm：収納内部有効高さ180mm、フラップ扉（両方とも扉2枚）
サイズが大きくなると、上部の収納の高さが薄くなります。
　

今回は背板部分を通しているので配線は見えませんが、天板上（中央・奥側）にもキャップ付きの配線孔があります。
　

奥側は背板なしのつくりになっています。
壁との隙間もあるので、配線を通すことができます。

また、手前のフラップ扉はガラス製なので扉を閉めた状態でもリモコンが効くつくりになっています。
　

壁掛けTV金具：XW-2

壁掛けTV金具は可動範囲が広いため、例えばキッチンやダイニング側からテレビが見たい場合や、ソファのレイアウトを変えた場合などでも見やすい位置に調整が可能です。

フレキシブルタイプ：PJC-602

TVボードの左側には「フレキシブルタイプ」のキャビネットをレイアウトしました。

人気の「フレキシブルタイプ」はハンガーパイプの着脱ができて便利です。
※ただ、収納内部の有効奥行が393mmのため、特に男性用の上着を掛ける場合は、斜めに掛ける必要がある点にはご注意ください。この辺りは奥行が浅いPJシリーズのデメリットと言えるかもしれません。

固定棚部分には穴あけができないため、固定棚より上に電源を取る必要がある場合は何かしらの「背板穴あけ」が必要になります。
今回のように背板穴あけ部分に直接壁のコンセントが来ない場合は、壁面収納設置後に電源タップ（延長コード）などを背面に通すことが難しいので注意が必要です。
※設置するものに応じて、事前に十分な長さのコード類（電話線・FAX線・LANケーブルなど）の準備が必要です。
　

サイドキャビネット：PJC-OCR7（幅200mm）

テレビボードの右側には幅・高さのオーダーが出来る「サイドキャビネット」をレイアウトしました。

他にも幅・高さのオーダーができるアイテムとして「サイドドアフィラー」がありますが、今回は端部でのレイアウトではないため、必然的に「サイドキャビネット」となりました。
※「サイドドアフィラー」は側板がないので壁際にしか設置不可
※「サイドキャビネット」と「サイドドアフィラー」の違いについては、こちらの記事をご参照ください。
beorc.hatenablog.jp

サイドボックスは基本的に端にレイアウトする想定のアイテムのため、今回の例で言うと、向かって右側のアイテムとの左右連結（固定）はできないつくり(連結用のビス穴が開いていない)となっています。

カウンター部分

天板：PJY-2T（幅1400mm）

天板は幅により金額が異なります。
◎PJY-1T：幅400～1100mm
◎PJY-2T：幅1101～1700mm
◎PJY-3T：幅1701～2400mm

ちなみに天板のお色は全6色から選べます。（今回は本体面材にあわせてパールホワイト色をお選びいただきました）
◎パールホワイト
◎グリジオーク
◎ウォールナット
◎ビターエルム
◎セラミカネロ（天板専用色）
◎セラミカライト（天板専用色）

天板上には左右2ヶ所まで配線孔をつけられます。（今回は向かって左側1ヶ所のみ取付け）

引出+扉収納：PJY-60

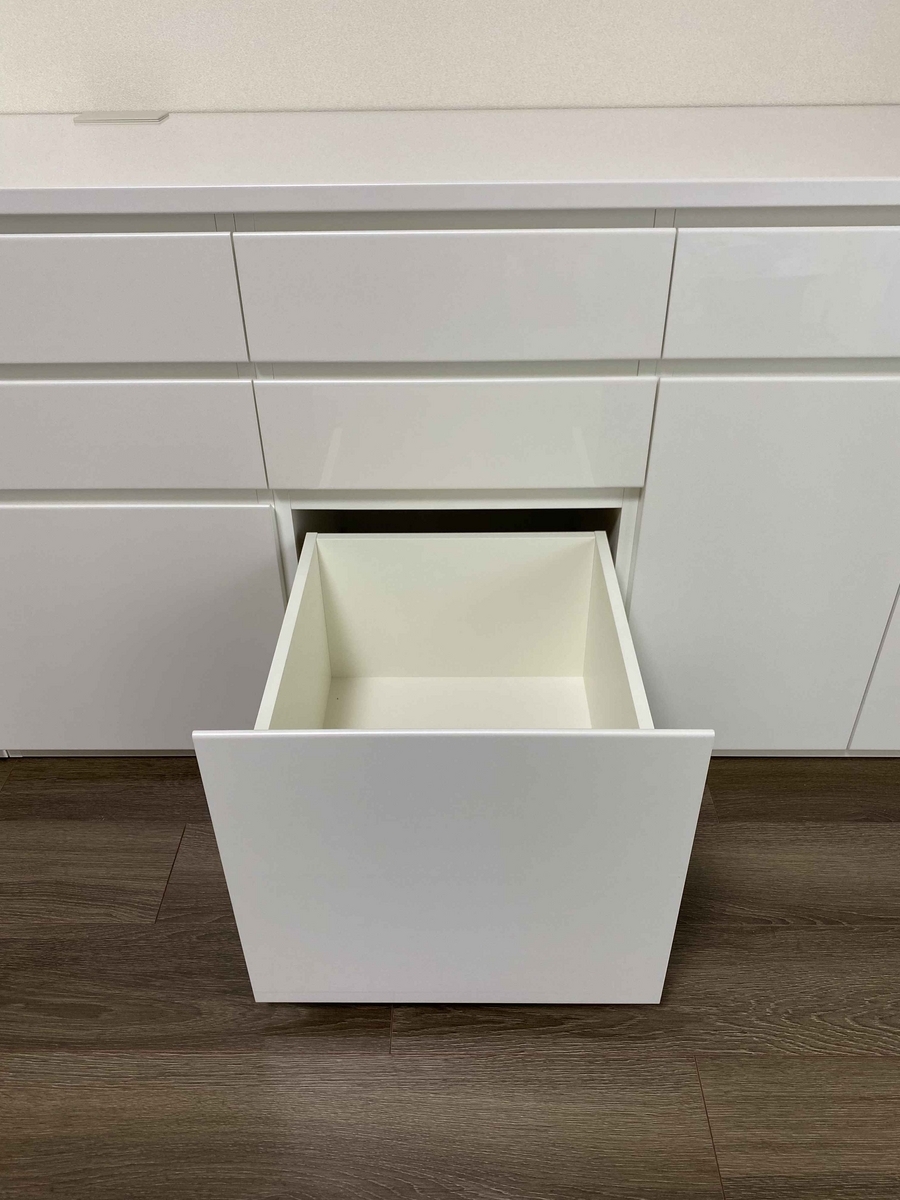

引出し：PJY-43

意外なのが引出収納の幅の設定が400mmしかない点です。書類などの収納に便利なため、もう少し幅のバリエーションがあってもよさそうな気がします。

ただ食器棚とは引出内部やレールのつくりが異なるので、その辺が難しいのかもしれませんね。

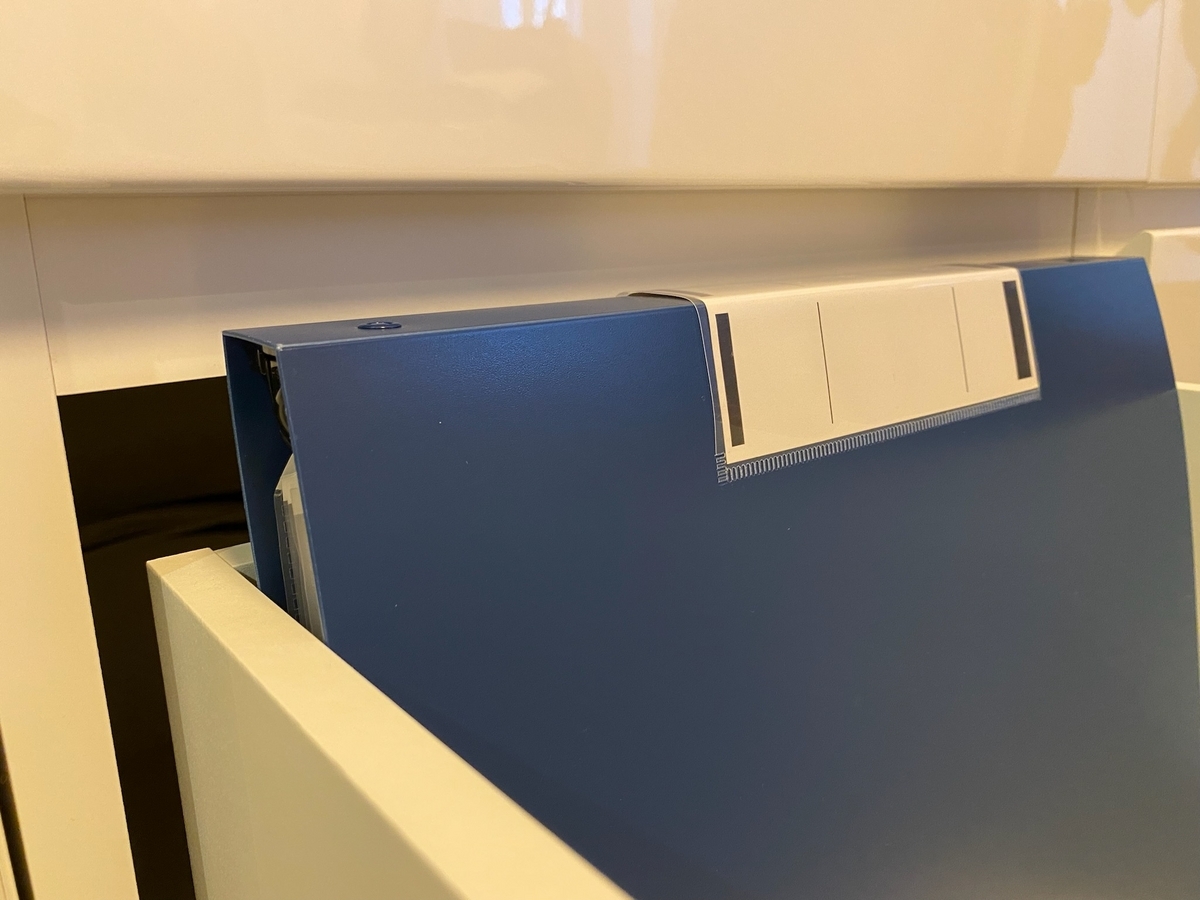

※有効高さについては後程「注意点」として触れます。

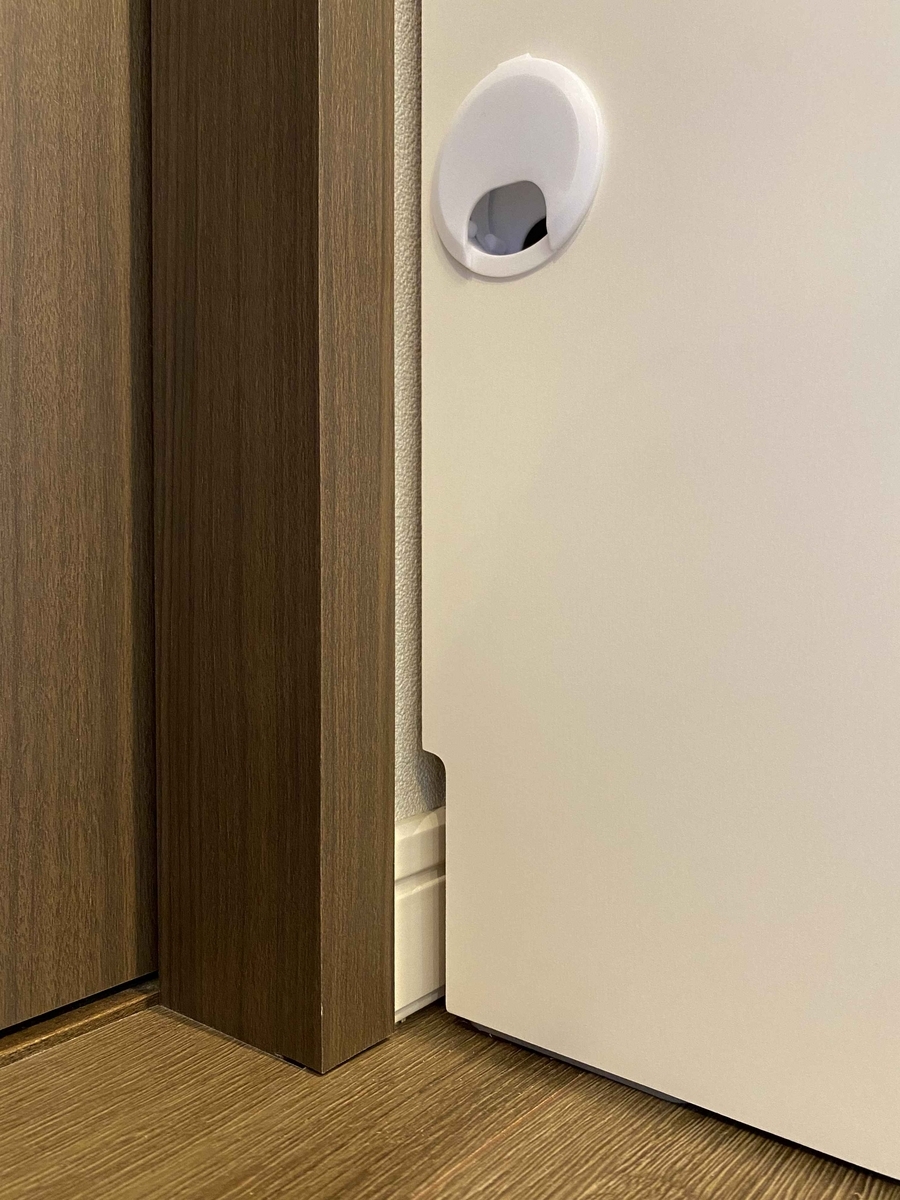

側面コード穴部分（各アイテム左右共通位置）

各アイテムには共通位置（床からH250mmの高さ）に配線用の穴が開いています。そこを通して壁のコンセントから電源やFAXの配線をする形になります。

最初の部分でも触れましたが、後から電源タップ（延長コード）を通せない場合もあるので、事前に十分な配線計画が必要になります。
※オプションで本体付属の4口コンセントのコードを延長することも可能です

今回気付いたPJシリーズの注意点

壁面収納は食器棚ほど数が出ないので、設置して初めて気付く点もあります汗
今回設置後に気付いた注意点を2点ご紹介します。

FAX線（モジュラーケーブル）の事前準備必須！

「収納内にプリンターを取りたい」という事例は過去にもあり、「電源をどうとるか」という点には注意がいっていたのですが…今回はFAX付きの電話機を置きたいというご要望があったのに……事前に十分な長さの通信用のFAX線（モジュラーケーブル）をご用意いただくのを忘れていました！😱😱😱

幸い壁面収納の背面に電源コード分の隙間があり、（FAX線自体はそれよりも薄いため）なんとか壁面収納設置後にFAX線を通すことができました！
※モジュラージャック部分は配線後に取付け

福岡県のお客様だったので、私が直接訪問して対応できたのも不幸中の幸いでした。壁面収納内にFAXを置きたい方は、十分ご注意ください。
ちなみに電話線とFAX線は種類が異なるようです。（極数・芯数）
おそらく無線ルーターなどはTVボード下に置く場合が多いため大丈夫だとは思いますが、もしLANケーブルが必要な機器をキャビネットの固定棚上に置きたい場合も、事前準備にご注意ください。
